PCBA Model:
XX-CT-YT12350-GL-DWJ-5KF-YT1.0Control Board Type:
6kW 절연형 통합 제어 보드Operating Voltage Range:
AC 150~280V, 50Hz(스위치 모드 전원 공급 장치 버전)Rated Voltage:
AC 220VMaximum Load Power:
6,000WHeating Control Outputs:
3개의 가열 제어 출력Power Levels:
7개 레벨Power at Each Level:
1,400 / 2,200 / 2,400 / 3,600 / 3,800 / 4,600 / 6,000WTemperature Setting Range:
30~55°CActivation Flow Rate:
1.5L/분Shut-Off Flow Rate:
1.3L/분Temperature Sensor:
50kΩ NTC, 25°C / 25°C에서 50kΩ NTCTouch Panel Compatibility:
4mm 유리 또는 2mm 플라스틱 패널 지원AI Smart Control:
입구 수온에 따라 전력 레벨을 자동으로 선택합니다.Preset Temperature Modes:
어린이 모드 38°C, 성인 모드 42°C, 시니어 모드 45°CDisplay Information:
배출구 온도, 설정 온도, 작동 시간, 가열 상태, 작동 모드 및 오류 코드Parameter Memory:
항온 매개변수의 자동 교정 및 메모리No-Flow Standby:
물이 멈추고 약 2초 후에 대기상태로 들어가고, 키 조작이나 물 흐름에 따라 깨어납니다.Operating Temperature:
−15°C ~ 65°COperating Humidity:
10%~95% 상대습도

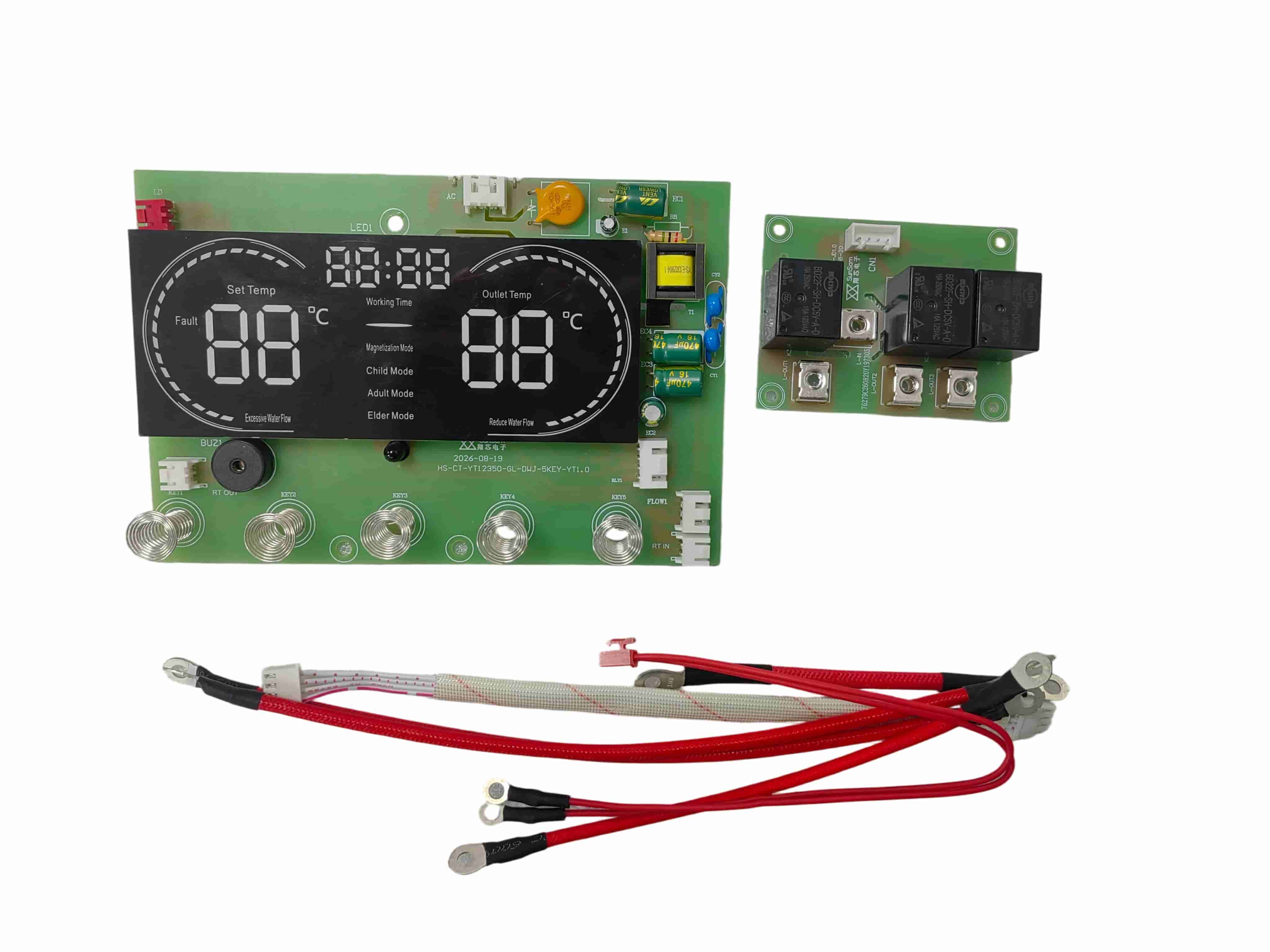

CT12350 순간전기온수기 PCBA는 220V, 6kW 순간온수 시스템용으로 개발된 통합 제어 솔루션입니다. 이는 단계적 가열 제어, 물 흐름 감지, 온도 조절, LED 디스플레이 제어 및 다중 오류 보호 기능을 하나의 PCBA에 결합합니다.
가정용 순간 전기 온수기 및 맞춤형 온수 기기용으로 설계된 CT12350은 다양한 OEM 및 ODM 프로젝트를 위한 하드웨어, 펌웨어, 디스플레이 및 인터페이스 맞춤화를 지원합니다.
테스트된 스위치 모드 전원 공급 장치 버전은 AC 150~280V, 50Hz에서 작동합니다. AC 220V의 정격 전압에서 PCBA는 최대 6,000W의 가열 부하를 지원하고 3개의 가열 출력 그룹을 제어합니다.
보다 유연한 온도 조절을 제공하기 위해 7가지 전력 레벨을 사용할 수 있습니다.
- 레벨 1: 1,400W
- 레벨 2: 2,200W
- 레벨 3: 2,400W
- 레벨 4: 3,600W
- 레벨 5: 3,800W
- 레벨 6: 4,600W
- 레벨 7: 6,000W
다단계 난방 설계를 통해 컨트롤러는 작동 모드, 수온 및 난방 수요에 따라 적절한 출력을 선택할 수 있습니다.
CT12350 온수기 제어 보드는 30~55°C의 조정 가능한 온도 범위를 제공합니다. 50kΩ NTC 온도 센서는 온도 감지 및 제어 피드백에 사용됩니다.
AI 모드에서 PCBA는 유입 수온에 따라 적절한 출력 수준과 목표 온도를 자동으로 선택합니다. 프로그래밍된 AI 온도 설정 범위는 테스트 보고서에 기록된 입구 온도 조건에서 39°C~45°C입니다.
편리한 작동을 위해 세 가지 온도 모드도 제공됩니다.
- 어린이 모드: 38°C
- 성인 모드: 42°C
- 시니어 모드: 45°C
컨트롤러는 항온 매개변수의 자동 교정 및 메모리를 지원합니다. 25°C의 입구 온도와 1.5L/min 및 3L/min의 유량에서 기록된 샘플 테스트를 기반으로 측정된 출구 온도는 테스트된 설정점에서 약 ±2°C 이내로 유지되었습니다.
PCBA는 감지된 물 흐름이 약 1.5L/min에 도달하면 가열 제어 프로세스를 시작합니다. 유속이 약 1.3L/min으로 감소하면 가열이 중지됩니다.
물 흐름이 감지되지 않으면 컨트롤러는 약 2초 후에 대기 모드로 들어갑니다. 키를 누르거나 물 흐름을 복원하면 디스플레이가 다시 활성화될 수 있습니다. 이 제어 논리는 실제 물 수요에 맞춰 난방 작동을 조정하는 데 도움이 됩니다.
CT12350 순간 전기 온수기 PCBA는 5개의 주요 제어 키를 제공합니다.
- 힘
- 온도 또는 전력 증가
- 온도 또는 전력 감소
- AI
- 모드 선택

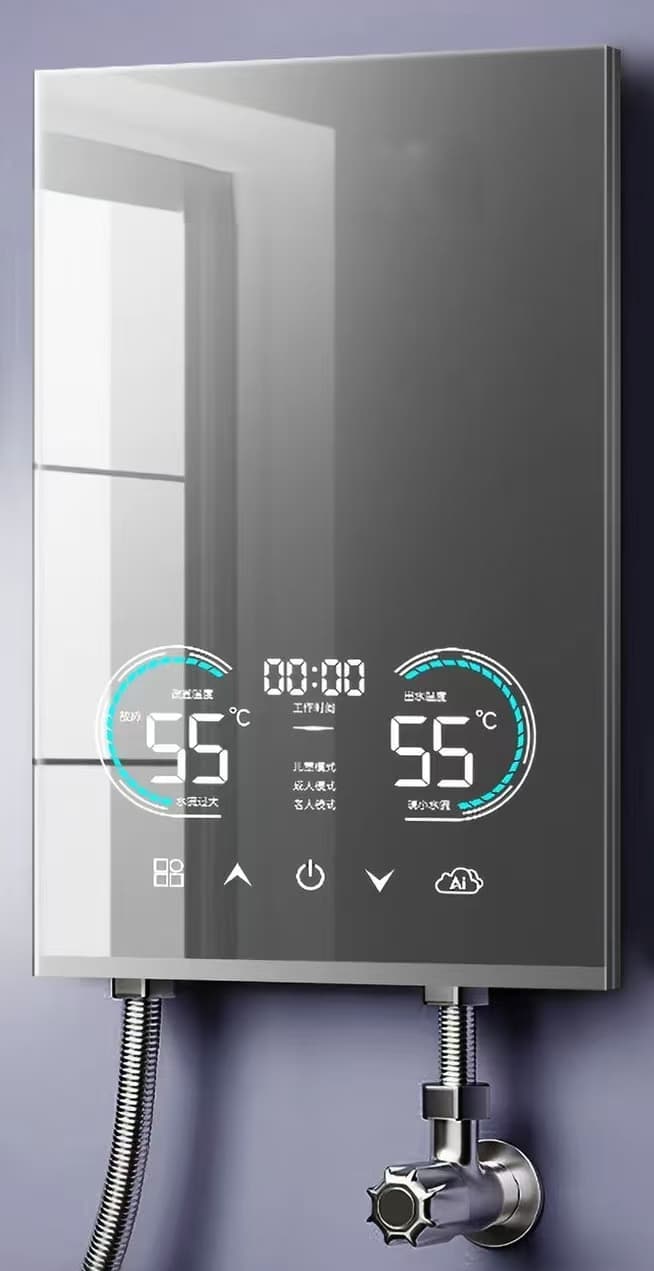

터치 제어 인터페이스는 표면 장착형 4mm 유리 패널 또는 2mm 플라스틱 패널을 통해 작동할 수 있으므로 가전제품 제조업체는 다양한 전면 패널 디자인을 개발할 수 있습니다.
LED 디스플레이는 다음을 나타낼 수 있습니다.
- 출구 수온
- 온도 설정
- 운영시간
- 난방상태
- 전원 켜짐 상태
- 선택된 작동 모드
- 결함 코드
디스플레이 아이콘과 인터페이스 레이아웃은 제품 외관과 고객 요구 사항에 따라 조정될 수 있습니다.
CT12350에는 순간 전기 온수기 애플리케이션을 위한 여러 제어 및 결함 진단 기능이 포함되어 있습니다.
출구 온도가 63°C에 도달하면 컨트롤러는 자동으로 난방 출력을 한 단계씩 줄입니다. 온도가 65°C에 도달하거나 초과하면 E4 과열 경보가 활성화되고 가열이 중지됩니다. 온도가 55°C 이하로 떨어지면 정상 작동이 재개됩니다.
컨트롤러는 다음도 지원합니다.
- E1 누수사고 경보 및 가열차단
- E2 출구 온도 센서 개방 회로 또는 단락 보호
- 온도센서 이상 해결 후 자동복구
- 보다 쉬운 검사 및 유지보수를 위한 오류 코드 표시
최종 보호 성능은 전체 기기 설계, 센서, 배선, 가열 시스템 및 기타 안전 구성 요소에 따라 달라집니다.
| 매개변수 | 사양 |
|---|---|
| 제품 모델 | CT12350 |
| 제품 유형 | 순간 전기 온수기 PCBA |
| 제어 보드 디자인 | 절연형 통합 제어반 |
| 작동 전압 | AC 150~280V, 50Hz |
| 정격전압 | AC 220V |
| 최대난방부하 | 6,000W |
| 가열 제어 출력 | 3개 그룹 |
| 전력 수준 | 7개 레벨 |
| 온도 설정 범위 | 30~55°C |
| 활성화 유량 | 1.5L/분 |
| 차단 유량 | 1.3L/분 |
| 온도 센서 | 25°C에서 50kΩ NTC |
| 사전 설정 모드 | 어린이 38°C, 성인 42°C, 노인 45°C |
| 터치 패널 호환성 | 4mm 유리 또는 2mm 플라스틱 패널 |
| 작동 온도 | −15°C ~ 65°C |
| 작동 습도 | 10%~95% 상대습도 |
샘플 검증 과정에서 스위치 모드 전원 공급 장치 버전은 비정상적인 성능 없이 AC 280V에서 8시간 동안 지속적으로 작동했습니다. 또한 시스템은 65°C 및 90% 상대습도의 테스트 환경에서 8시간 동안 작동되었습니다.
이러한 결과는 테스트된 샘플 및 지정된 테스트 조건과 관련이 있습니다. PCBA를 고객의 전체 온수기에 통합한 후 최종 전기, 환경 및 안전 사양을 다시 확인해야 합니다.
CT12350은 맞춤형 순간 전기 온수기 프로젝트를 위한 참조 제어 플랫폼으로 사용할 수 있습니다. 사용 가능한 엔지니어링 및 제조 서비스는 다음과 같습니다.
- PCBA 하드웨어 설계
- 임베디드 펌웨어 개발
- 가열제어 로직 커스터마이징
- 디스플레이 및 터치 인터페이스 사용자 정의
- 커넥터 및 배선 하니스 적응
- 온도 및 유량 센서 매칭
- 부품 소싱
- SMT 및 DIP 조립
- 기능 테스트
- 프로토타입 및 일괄생산
프로젝트 평가를 위해 고객은 필요한 작동 전압, 가열 전력, 제품 크기, 디스플레이 디자인, 센서 사양, 배선 다이어그램 및 대상 안전 표준을 제공할 수 있습니다.
CT12350 제어 플랫폼은 다음 용도에 적합합니다.
- 가정용 순간전기온수기
- 순간 전기 샤워 온수기
- 소형 벽걸이형 온수기
- 욕실 및 주방 온수 기기
- 맞춤형 OEM 및 ODM 온수 시스템
220V 순간 온수기를 개발 중이고 맞춤형 6kW 제어 PCBA가 필요한 경우 제품 사양, 도면 또는 기존 샘플을 가지고 SunSam에 문의하세요. 당사 엔지니어링 팀은 제어 요구 사항을 평가하고 적합한 PCBA 개발 및 제조 제안을 준비할 수 있습니다.
