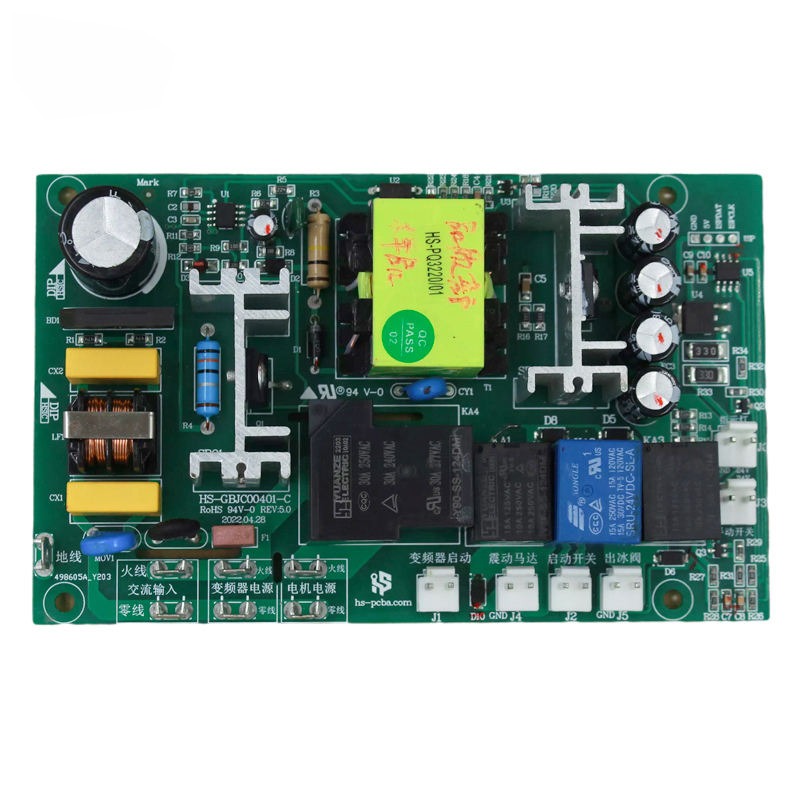

상업용 제빙기 PCBA

디자인 고려 사항

SUNSAM 고품질 상업용 제빙기 PCBA의 설계 고려 사항에는 특정 제빙기의 요구 사항을 이해하고 이러한 요구 사항을 충족하도록 PCB를 설계하는 것이 포함됩니다. 여기에는 전원 공급 장치, 냉각 및 열 방출과 같은 요소뿐만 아니라 제빙기에 필요한 특정 구성 요소 및 회로도 포함됩니다. 또한 PCB는 습기나 기타 환경 요인으로 인한 손상을 방지하기 위해 적절한 절연 및 보호 기능을 갖추고 컴팩트하고 신뢰성 있게 설계되어야 합니다.

상업용 제빙기를 위한 PCBA 설계에는 고려해야 할 몇 가지 특별한 운영 요소가 있습니다.

환경 내성: 보드는 주방이나 레스토랑 뒤편과 같이 주변에 물이나 습기가 있을 수 있는 장소에서 작동해야 합니다. 여기에서는 온도 변화도 정상입니다.
전기 부하 관리: 압축기, 워터 밸브 등과 같은 고전력 구성 요소의 전력을 안정적으로 관리할 수 있어야 합니다. SUNSAM의 설계는 안정적인 전력 전달과 유도 부하로 인해 발생하는 전기 노이즈를 고려합니다.
주기 타이밍 및 논리: 동결, 수확 및 청소 주기의 정확한 타이밍과 제어는 얼음의 효율성과 품질에 중요합니다. PCBA 펌웨어는 이러한 순차 이벤트를 올바르게 제어하도록 설계되었습니다.

핵심 기능 제어

상업용 제빙기 PCBA의 주요 임무는 제빙 과정 전체를 자동으로 진행하고 감시하는 것입니다.
프로세스 자동화: 충전, 동결, 수확 순서를 자동화하는 보드입니다. 금형을 채우기 위해 물 펌프를 켜고 냉동 시스템과 결합하며 가열 또는 기계적 과정을 시작하여 형성된 얼음 조각이 저장통으로 떨어지게 합니다.
센서, 안전 모니터: 맞춤형 상업용 제빙기 PCBA는 얼음 두께 감지기, 통이 가득 차면 수위 센서 등과 같은 중요한 센서에서 나오는 데이터를 지속적으로 읽습니다. 따라서 통이 가득 차면 시스템 작동을 일시 중지하거나 물이 부족하면 경고를 보내 손상을 방지할 수 있습니다.
사용자 인터페이스 및 진단: 당사의 PCBA 보드에는 얼음 두께 또는 청소 주기 시작과 같은 설정을 위한 LCD 패널과 같은 사용자 인터페이스가 있습니다. 또한 일반적인 유지 관리 지점에 대한 상태 표시기를 제공하여 작동 진단을 지원할 수도 있습니다.

기술 사양 및 통합

이 제어반은 상업용 제빙기에 맞게 제작되었습니다.
전력 호환성: 다양한 지역의 전기 인프라 호환성을 위한 표준 상용 전압 및 주파수, 220-240V/50Hz 또는 110V/60Hz.
기계 및 열 설계: PCBA의 크기와 모든 커넥터의 배치 위치를 신중하게 계획하여 기계 내부에 쉽게 배치할 수 있습니다. 열 관리는 SUNSAM이 뜨거운 부품 가까이에서 계속 작동하도록 설계하는 방법의 중요한 부분입니다.
PCBA의 우수성을 위한 설계(DfX): PCBA 설계 중 DfX 규칙을 준수하면 제조 및 조립이 쉬워집니다. 또한 자동화된 조립을 위해 구성 요소가 배치되어 있는지, 테스트할 수 있는지 여부 등을 고려하여 출력을 균일화합니다.
새로운 제빙기 모델용 제어 보드를 구입하거나 상업용 제빙기 PCBA가 필요한 경우 SUNSAM은 기계 사양에 맞는 맞춤형 설계 및 제조를 제공할 수 있습니다.
